Sistem Lantai Bertingkat Alat Berat
Kejuruteraan oleh Fineco Global, Heavy Equipment Raised Floor System menyediakan sokongan struktur untuk jentera industri berat,-rak pelayan berketumpatan tinggi dan penutup elektrik kritikal. Dibina untuk persekitaran di mana lantai capaian gred-pejabat standard gagal, sistem ini menggunakan-panel keluli dikimpal berkekuatan tinggi atau panel keluli bersimen-simen digabungkan dengan alas tolok-berat dan tali boleh bolt.
Ciri-ciri Utama
Kapasiti Beban Tertumpu Tinggi:Menyokong beban titik dari 10 kN hingga 25 kN tanpa ubah bentuk struktur kekal.
Grid Stringer Boleh Boltable Tegar:Sambungan rentetan berbolted M6 mengunci alas dan panel ke dalam matriks bersatu, menghapuskan hanyutan sisi dan panel goyang di bawah beban dinamik.
Semua-Pembinaan Dikimpal Keluli:Dibentuk daripada kepingan keluli tergelek-sejuk-dalam, rintangan-dikimpal untuk ketegaran kilasan maksimum dan rintangan hentaman.
Pelarasan Ketinggian Ketepatan:Batang alas keluli berulir tugas berat-membolehkan pelarasan ketinggian lantai (FFH) siap daripada 300 mm kepada 1,500 mm dengan nat pengunci sendiri-.
Struktur Sistem
Lapisan Penamat:-Laminate Tekanan Tinggi (HPL) / Vinil Konduktif / Keluli Bare
Panel Teras:Simen-Panel Keluli Berisi / Pemasangan Kuali Keluli Dikimpal Pepejal
Potong Tepi:Gasket Tepi PVC Konduktif (Mengurangkan geseran dan getaran akustik)
Struktur bawah:Rentetan-Tolok Keluli Berbolt Berat (profil C- / Tiub)
Alas Sokongan:Kepala Keluli Pepejal, Rod Berulir M24/M30, Plat Asas (100x100x4mm)
Sauh Subfloor:Penambat Pengembangan Mekanikal / Ikatan Epoksi Struktur
Spesifikasi Teknikal
|
Spesifikasi |
Butiran |
|
Bahan Panel |
Helaian atas dan bawah keluli karbon tergelek-sejuk (SPCC). |
|
Bahan Teras |
Simen struktur ringan atau pengeras keluli dalaman -berat |
|
Dimensi Standard |
600 mm x 600 mm x 35 mm hingga 45 mm |
|
Beban Tertumpu |
10 kN hingga 25 kN (Diuji setiap CISCA / EN 12825) |
|
Beban Berguling |
4,000 N hingga 6,800 N (Diuji dengan 10,000 kitaran dinamik) |
|
Beban Kegagalan Muktamad |
Exceeds 3x Design Load (Safety Factor >= 3.0) |
|
Berat Sistem |
45 kg/m2 hingga 75 kg/m2 (Bergantung pada jenis panel dan FFH) |
|
Ketinggian Lantai Selesai |
300 mm – 1,500 mm (Boleh disesuaikan atas permintaan) |
|
Kerintangan Permukaan |
1.0x10^6 - 1.0x10^9 Ohm (mematuhi ESD) |

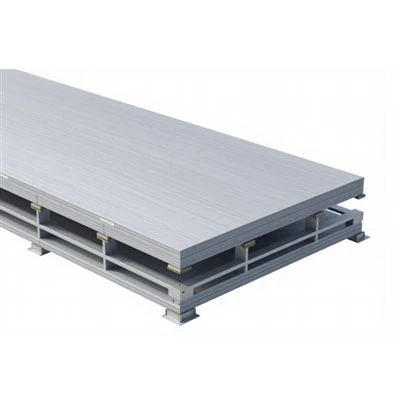

Prestasi Seismik
Sistem Fineco menyepadukan pendakap patuh zon seismik 4 untuk memastikan daya tahan struktur dalam-kawasan aktiviti tinggi.
Rintangan Daya Lateral:Tupang penguat seismik pepenjuru mengikat kekaki bersama pada selang struktur, memindahkan beban ricih sisi terus ke lantai bawah konkrit.
Gasket Anti-Dislodgement:Gasket perimeter yang mengunci menghalang panel daripada diangkat keluar dari grid bertali semasa gegaran seismik.
Pengurangan bergoyang:Diuji untuk menahan daya pecutan mendatar sehingga 0.5g tanpa kegagalan struktur atau anjakan kekal peralatan yang dipasang.
Aplikasi Biasa
Pusat Data Hyperscale & Colocation:Menyokong kandang berbilang-rak, sistem storan tenaga bateri (BESS) dan unit pengendali udara bilik komputer (CRAH).
Bilik Kawalan Industri & SCADA:Konsol pengendali perumahan, kabinet PLC dan bank bekalan kuasa tidak terganggu (UPS).
Bilik Pembersihan Semikonduktor & Loji Fab:Menguruskan beban titik tinggi-daripada peralatan sokongan litografi dan gelincir penghantaran bahan kimia dengan kawalan zarah yang ketat.
Kemudahan Penjanaan Kuasa & Pencawang:Menyokong alat suis berat, panel geganti perlindungan dan-papan pengedaran voltan tinggi.
Pemasangan & Penyesuaian
Penyediaan Subfloor:Memerlukan sublantai konkrit rata yang dirawat dengan anti-pengeras permukaan habuk dan garisan grid garis dasar bertingkat laser-laser.
Pemasangan Alas:Dilabuhkan pada subfloor menggunakan penambat pengembangan M8 x 60 mm atau resin epoksi berstruktur.
Potongan Tersuai:Kilang-mesin atau kerja-grommet kabel potong tapak, panel berus dan utiliti tercicir disepadukan tanpa menjejaskan had beban struktur.
Bingkai Perimeter:Potongan-salur perimeter tolok berat memastikan peralihan bersih di dinding, pintu masuk dan parit peralatan.
Standard & Kualiti
Proses pembuatan dan protokol ujian mematuhi dengan ketat piawaian struktur antarabangsa:
CISCA:Diuji untuk prestasi beban tertumpu, bergolek dan muktamad.
EN 12825:Dikelaskan di bawah gred prestasi lantai akses dinaikkan (Kelas 4 hingga Kelas 6).
ASTM E84:Ciri-ciri pembakaran permukaan (Indeks Sebaran Api < 25, Indeks Berkembang Asap < 50).
ISO 9001 / ISO 14001:Kemudahan pembuatan yang diperakui memastikan kawalan toleransi dimensi kelompok-ke-kelompok dalam tambah atau tolak 0.15 mm.
Penerangan Produk
Dalam-Barisan Pengeluaran Rumah:Penekan setem berbilang stesen automatik, sel kimpalan rintangan CO2 robotik dan talian salutan serbuk elektrostatik automatik.
Perlindungan kakisan:Komponen keluli mengalami penyahcairan, pemfosfan zink, dan salutan serbuk epoksi termoset (ketebalan minimum 60 mikron) untuk menahan kakisan galvanik.
Ujian Kelompok & Kebolehkesanan:Ujian beban pemusnah rawak dijalankan pada setiap kumpulan pengeluaran 500 panel dalam-makmal ujian dalaman kami. (Laporan Ujian CISCA/EN12825 Pihak Ketiga yang Boleh Dimuat turun dan Sijil Kualiti Kelompok tersedia semasa pertanyaan projek rasmi).
Sokongan Kejuruteraan:Penjanaan lukisan susun atur CAD/BIM, pengesahan pengiraan beban, dan pengiraan kejuruteraan seismik yang disediakan untuk pakej penyerahan projek.
Soalan Lazim
S: Bagaimanakah sistem menghalang pesongan panel di bawah beban bergolek yang berat?
J: Sistem Fineco menggunakan pemasangan kuali keluli dikimpal -tolok berat (ketebalan minimum 1.5 mm) yang diperkukuh dengan rusuk pengerasan dalaman dan teras simen struktur berketumpatan tinggi-. Digabungkan dengan tali boleh bolt, substruktur mengedarkan berat gelek dinamik merentasi sekurang-kurangnya empat alas bersebelahan, mengehadkan pesongan menegak kepada kurang daripada 1.5 mm di bawah beban berkadar maksimum.
S: Apakah ketinggian lantai siap maksimum (FFH) yang boleh dicapai tanpa kehilangan kestabilan struktur?
J: Kekaki standard menyokong ketinggian sehingga 1,500 mm. Untuk FFH yang melebihi 1,000 mm, kami menyepadukan-batang alas tugas berat (diameter M30) dan-tolok C-penyeret saluran atau sistem pendakap pepenjuru H-untuk mengelakkan lengkok dan mengekalkan ketegaran sisi di bawah beban seismik.
S: Bolehkah sistem lantai bertingkat ini berintegrasi dengan susun atur pengurusan HVAC dan kabel-di bawah lantai sedia ada?
A: Ya. Grid modular 600x600 mm membenarkan pertukaran penuh panel pepejal, panel aliran udara berlubang (sehingga 55% kawasan terbuka), dan panel grommet kabel. Kejatuhan utiliti tersuai-dalam bingkai boleh direka bentuk untuk diselaraskan dengan jejak peralatan tertentu.
S: Apakah langkah rintangan kakisan yang digunakan untuk-plenum bawah tingkat kelembapan tinggi?
J: Semua komponen keluli berstruktur-termasuk pedestal, tali dan kuali panel-menjalani-prarawatan kimia berbilang peringkat diikuti dengan lapisan serbuk epoksi yang digunakan secara elektrostatik. Salutan ini lulus ujian kakisan semburan garam (ASTM B117) melebihi 1,000 jam tanpa pembentukan karat merah.
S: Apakah dokumentasi dan laporan ujian yang disediakan untuk penyerahan projek?
J: Kami menyediakan pakej dokumentasi teknikal yang lengkap, termasuk sijil kualiti ISO 9001, laporan ujian beban -pihak ketiga bebas CISCA/EN 12825, helaian data keselamatan bahan (MSDS), lukisan kedai CAD dan -surat pengiraan seismik khusus projek.
